Wie wir mit digitalen Geländemodellen und der dynamischen Blitzkugel-Analyse komplexe Kritische Infrastruktur absichern:
Einblicke aus unserem Fachvortrag in Esslingen.

Der Anlass:

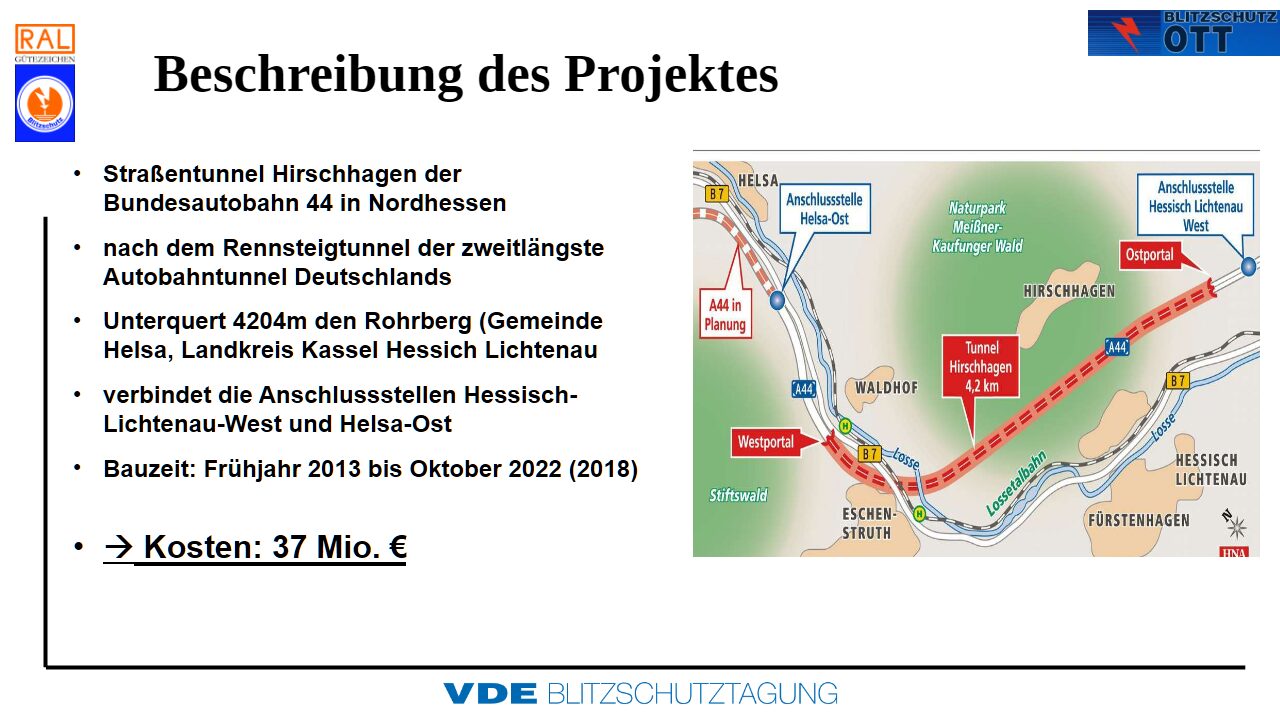

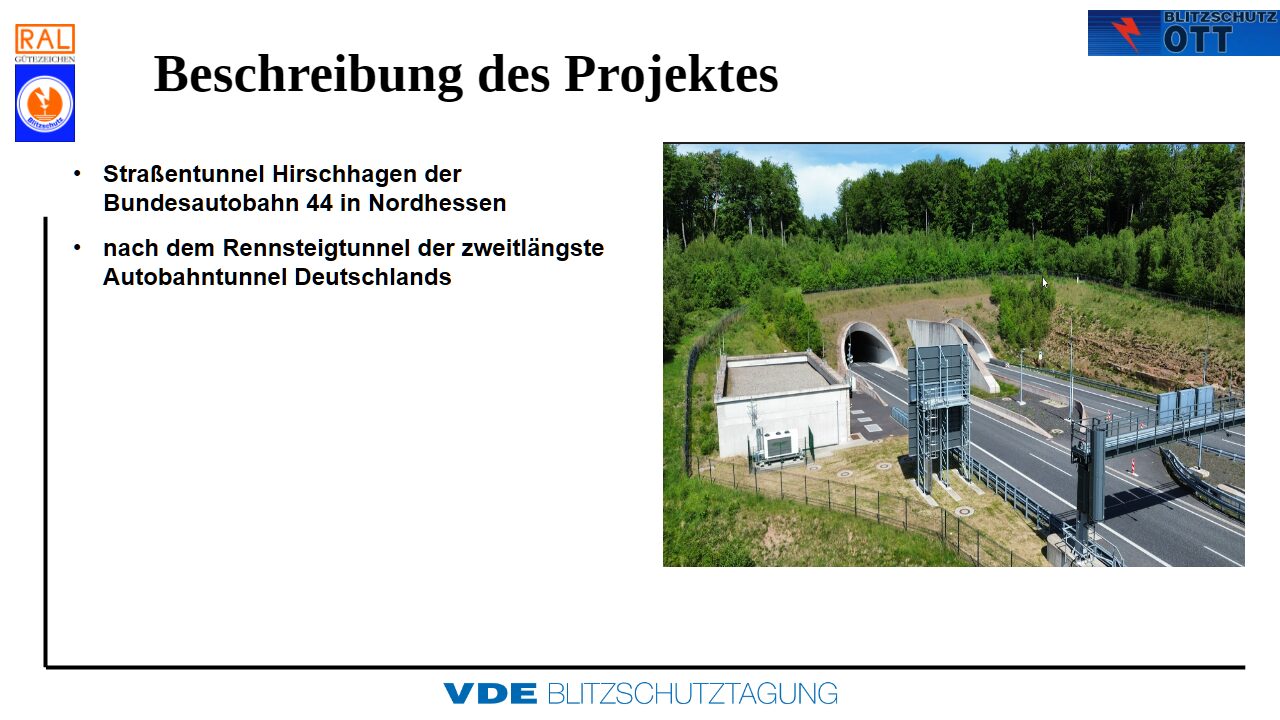

Expertenaustausch auf höchster Ebene Im November 2025 trafen sich die führenden Köpfe der Blitzschutzbranche auf der 16. VDE/ABB-Tagung in Esslingen. Als Referent durfte Hans Eckhard Ott einem Fachpublikum demonstrieren, wie moderner Blitzschutz heute aussieht, wenn Standardlösungen an ihre Grenzen stoßen. Im Mittelpunkt stand unser Projekt an der A44: Das Vorportal des Tunnels Hirschhagen.

Die Herausforderung:

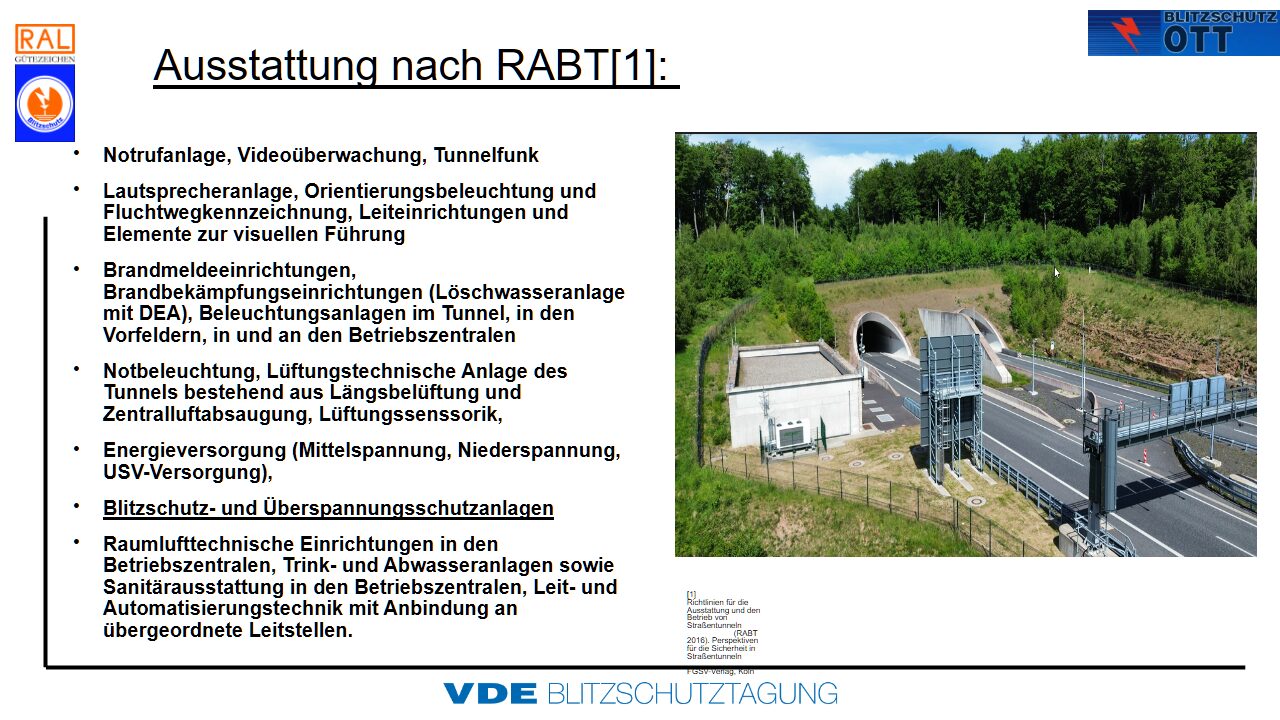

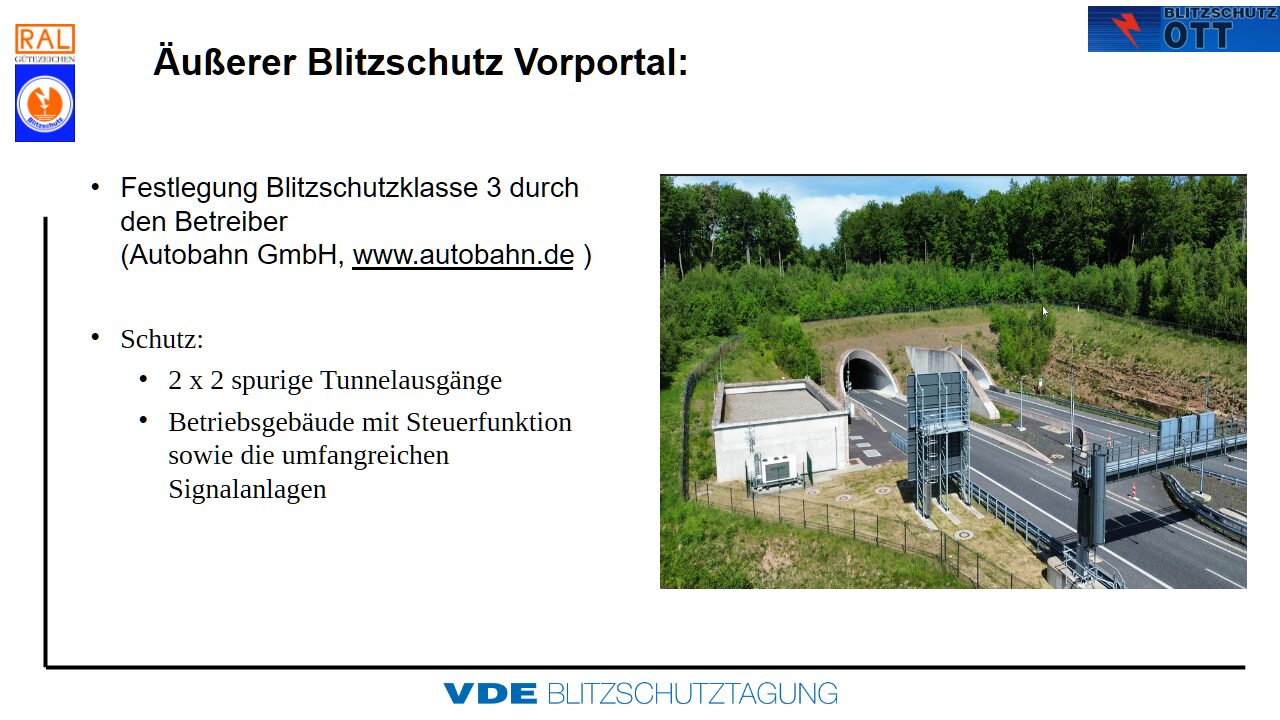

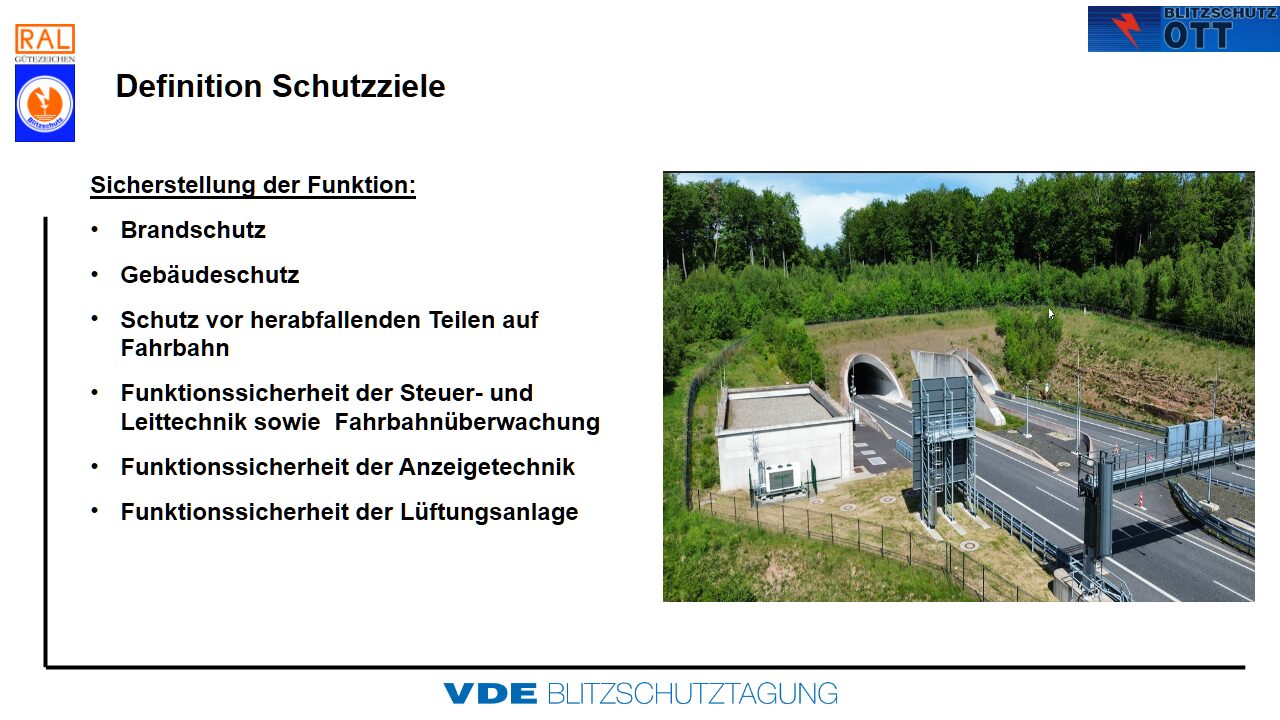

Komplexität trifft Topografie Der Tunnel Hirschhagen ist nicht nur ein Verkehrsweg, sondern ein hochkomplexes technisches Bauwerk. Das Vorportal beherbergt metallene Lüftungssysteme, empfindliche Steuerungsanlagen, Brandmeldeeinrichtungen und eine Leitwarte. Die besondere Schwierigkeit lag in der Geometrie: Das unregelmäßige Gelände und die verschachtelte Architektur machten eine konventionelle 2D-Planung unmöglich. Um die Normvorgaben der Schutzklasse 3 sicher zu erfüllen, mussten wir neue Wege gehen.

Unsere Lösung:

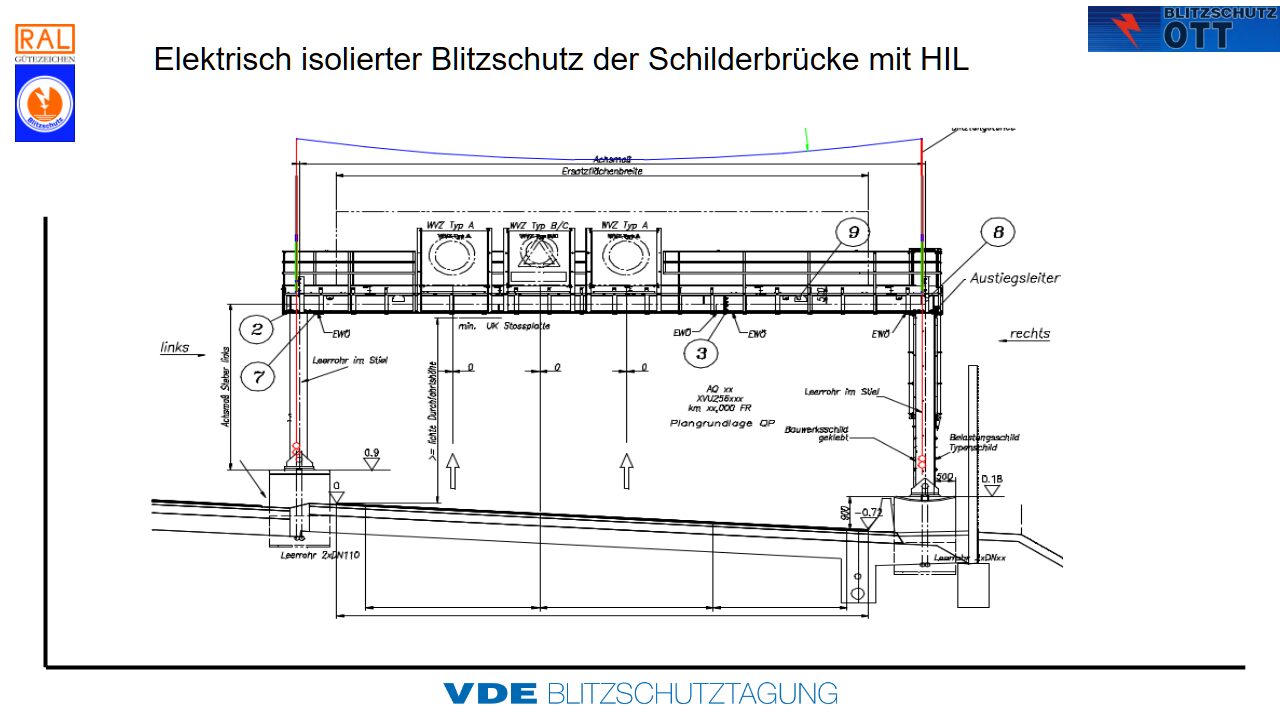

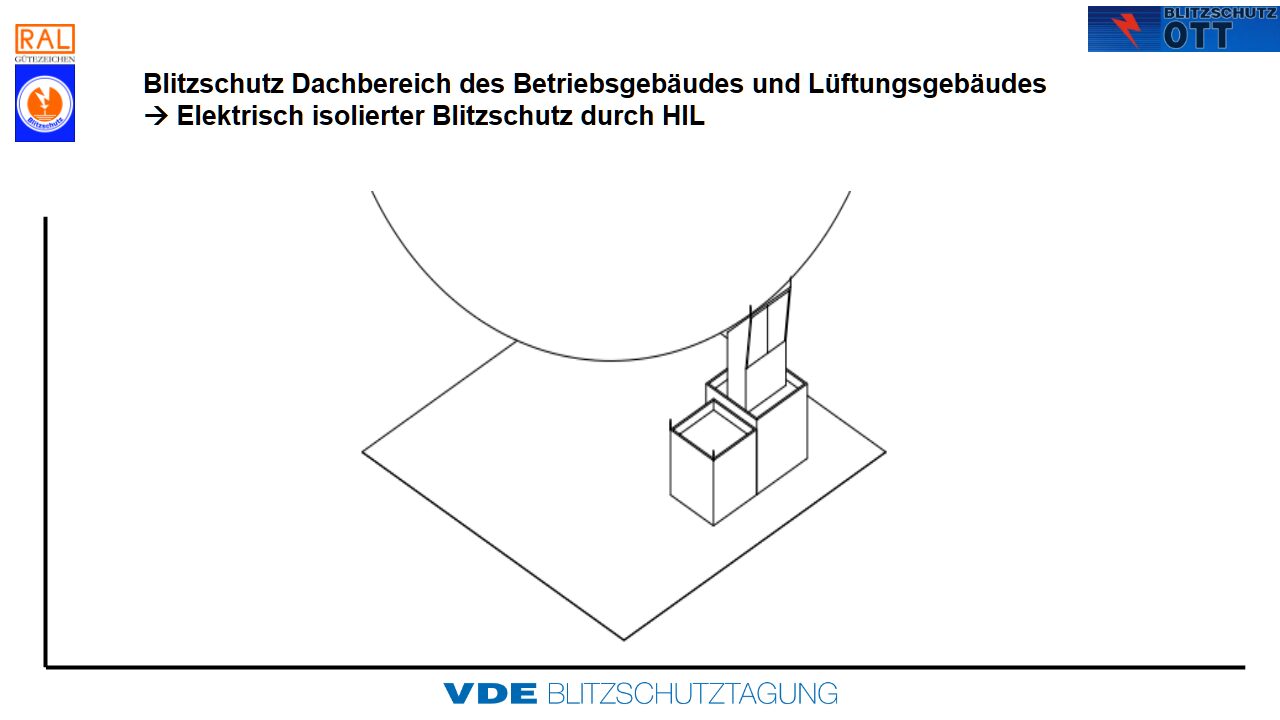

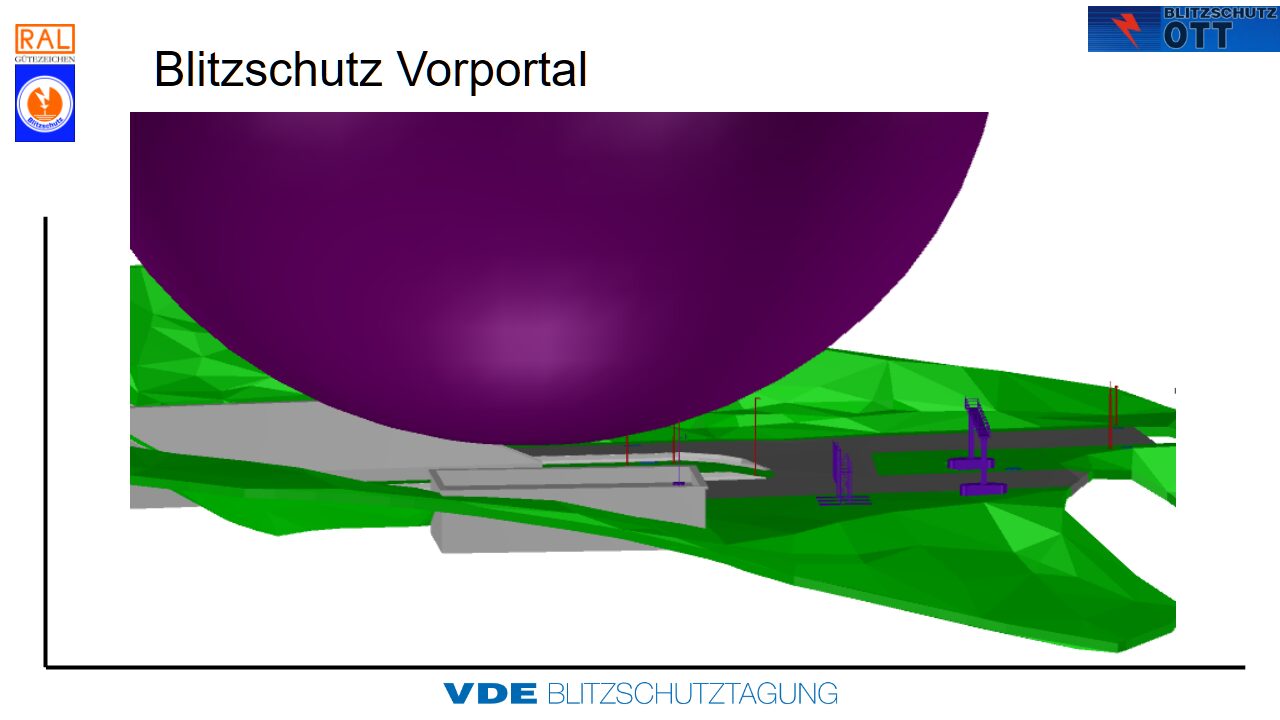

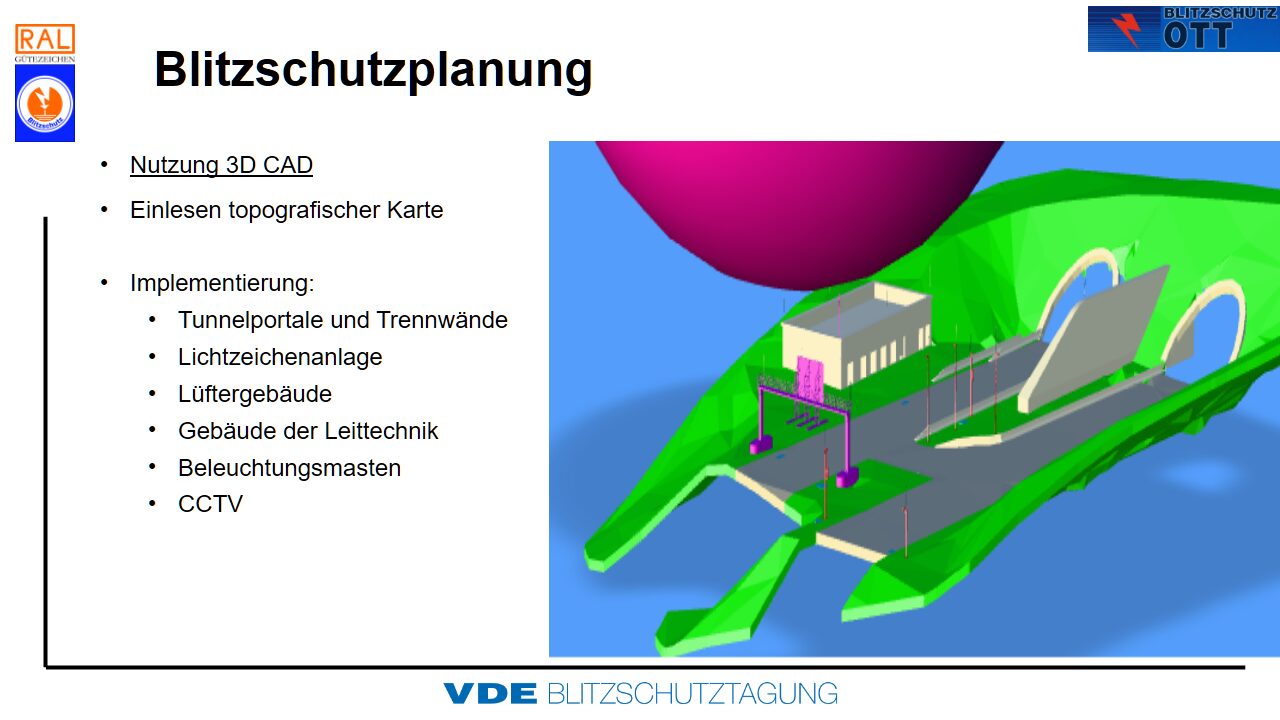

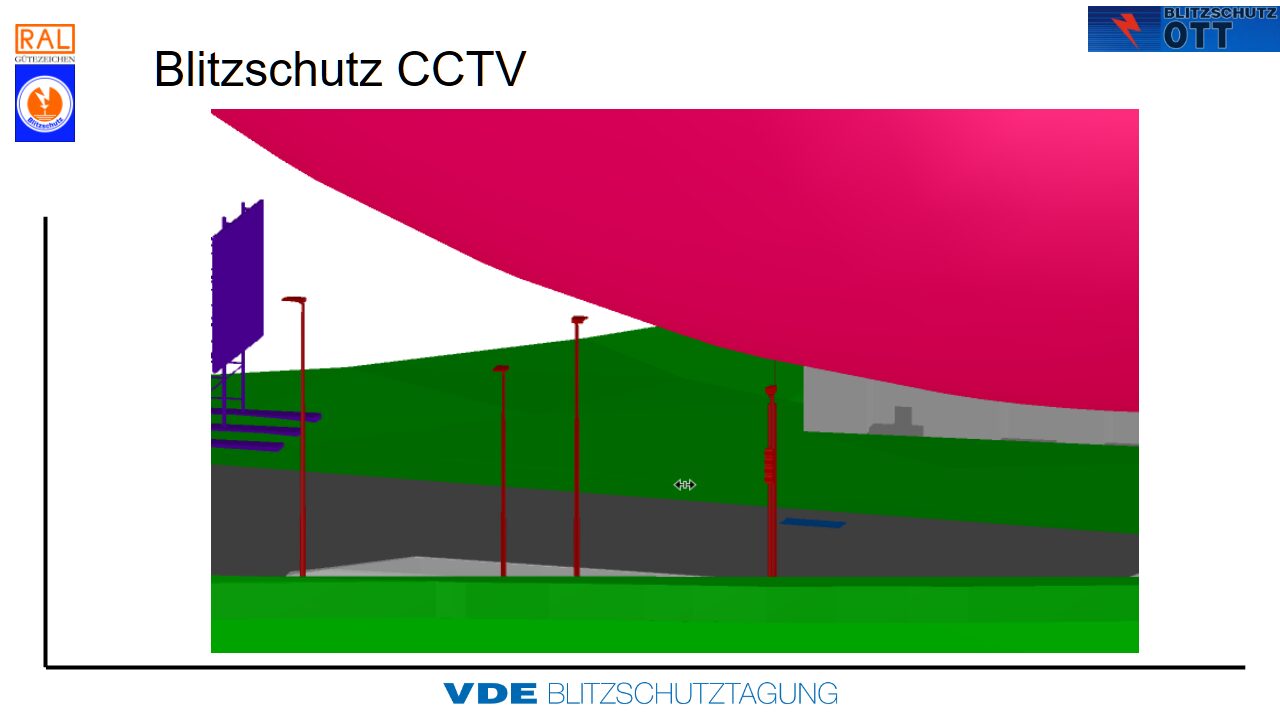

Der „Digitale Zwilling“ Statt auf flache Pläne setzten wir auf eine vollständige 3D-Simulation. Wir integrierten topografische Daten der Umgebung und erstellten ein detailliertes 3D-CAD-Modell der gesamten Anlage ? inklusive Signalbrücken und Lüftergebäuden. An diesem Modell wandten wir das Blitzkugelverfahren dynamisch an. So konnten wir am Computer simulieren, wo die theoretische Kugel von 45 Metern Radius die Anlage berührt und wo reale Einschlagpunkte drohen.

Das Ergebnis:
Präzision bis ins Detail

Dank dieser Analyse konnten wir die Schutzmaßnahmen exakt dort platzieren, wo sie physikalisch notwendig sind:

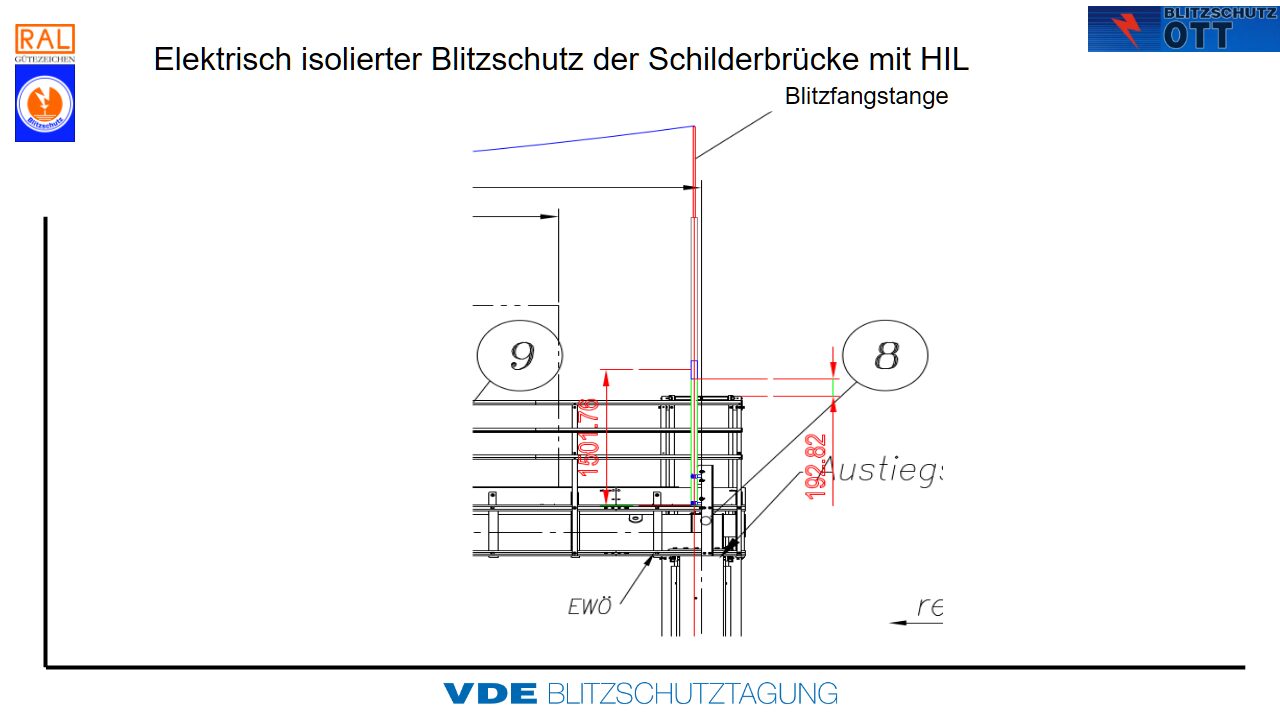

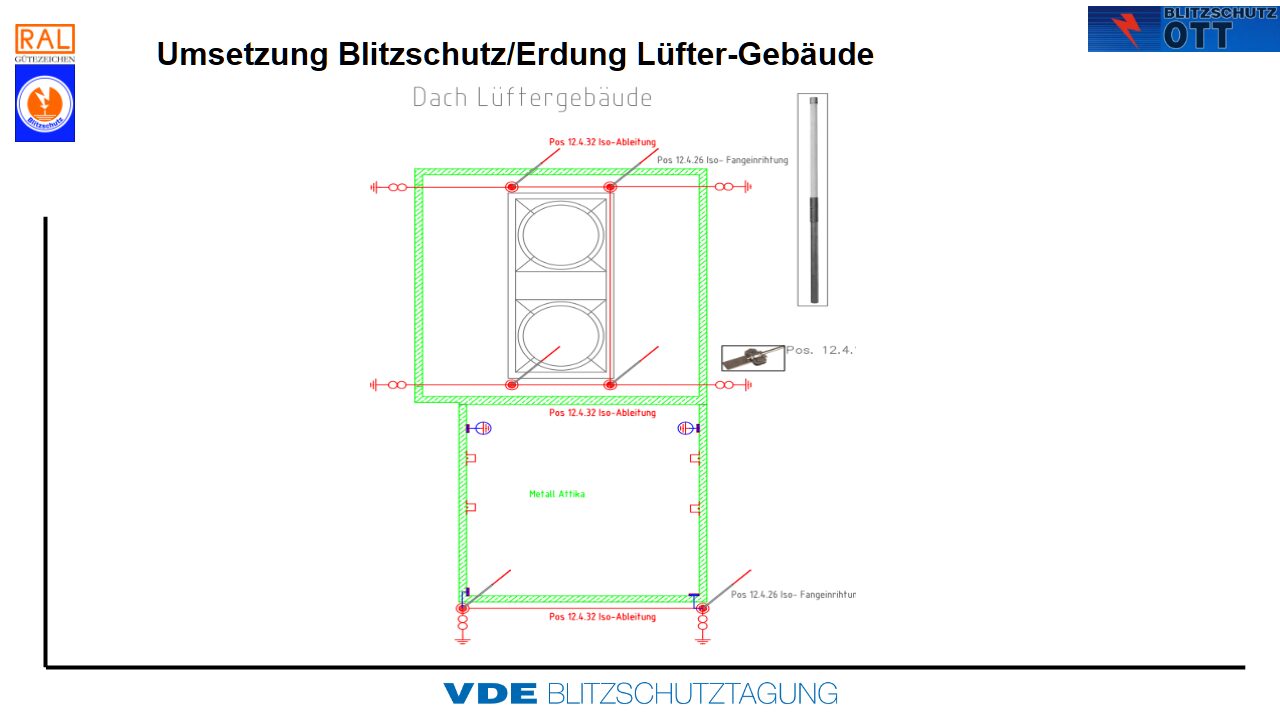

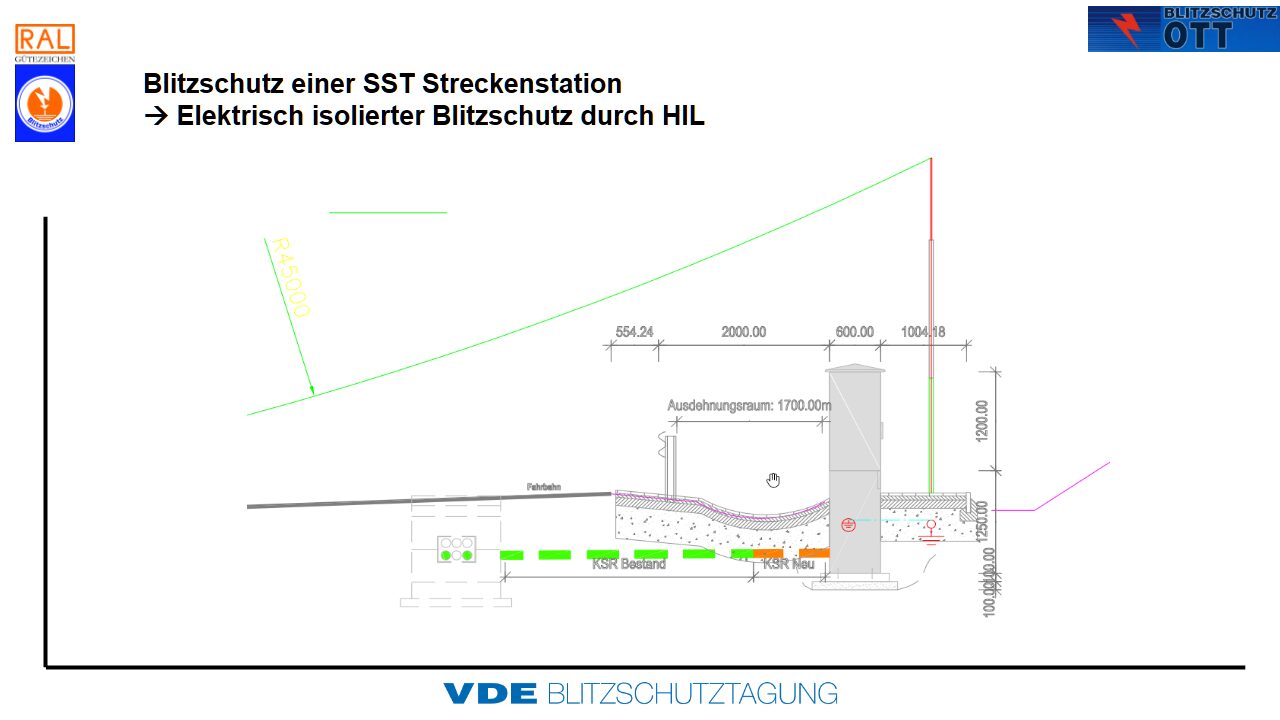

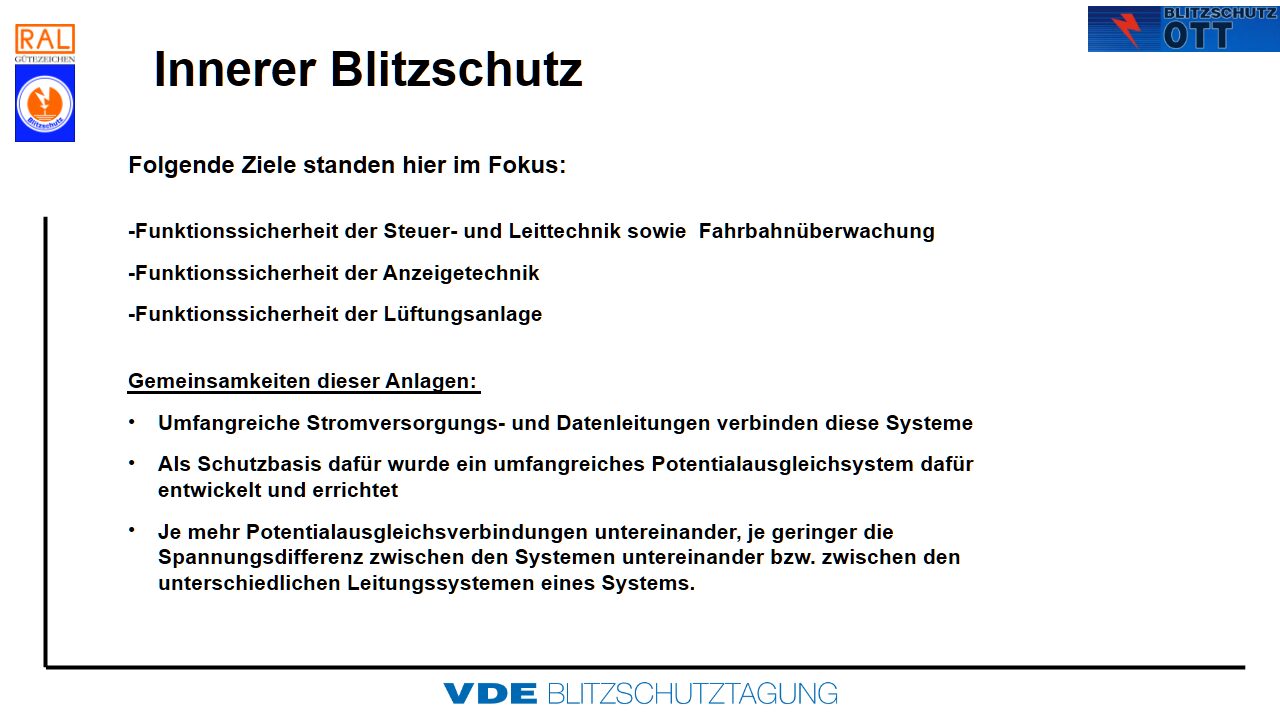

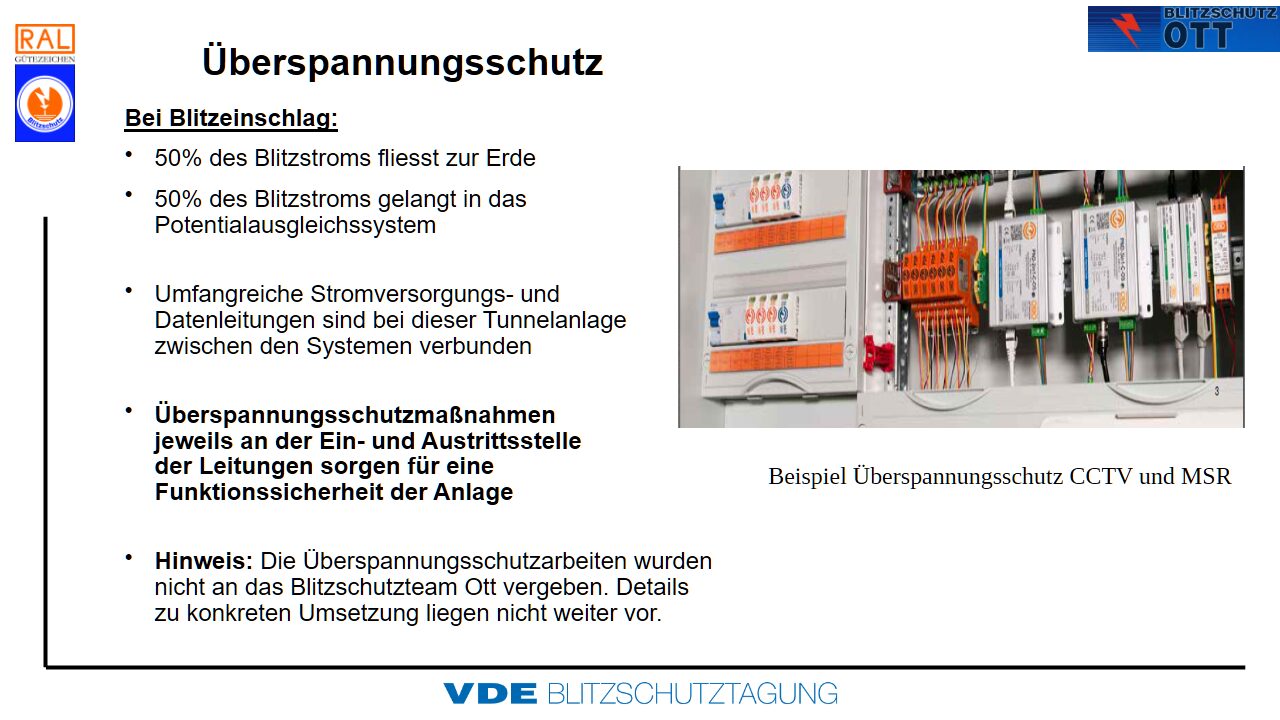

• Isolierte Ableitungen: Einsatz hochspannungsfester Leitungen (HIL / OBO isCon) im Dachbereich, um gefährliche Einkopplungen in die darunterliegende Technik zu verhindern.

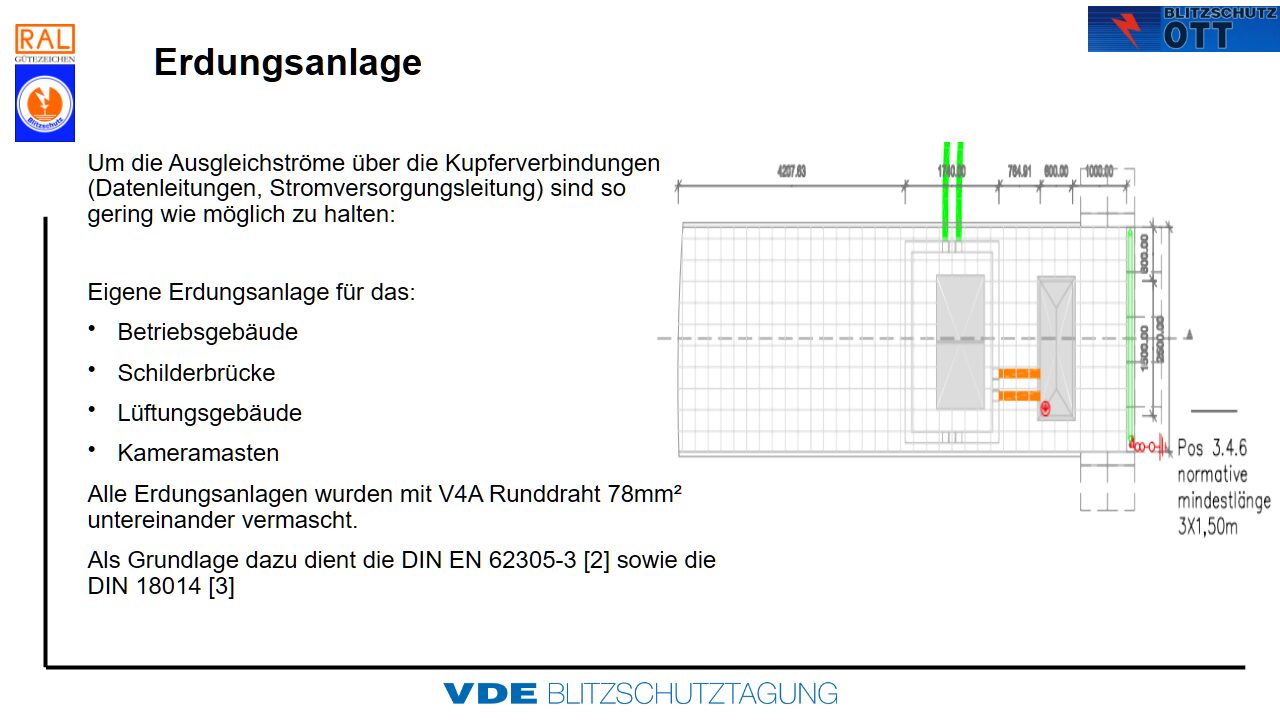

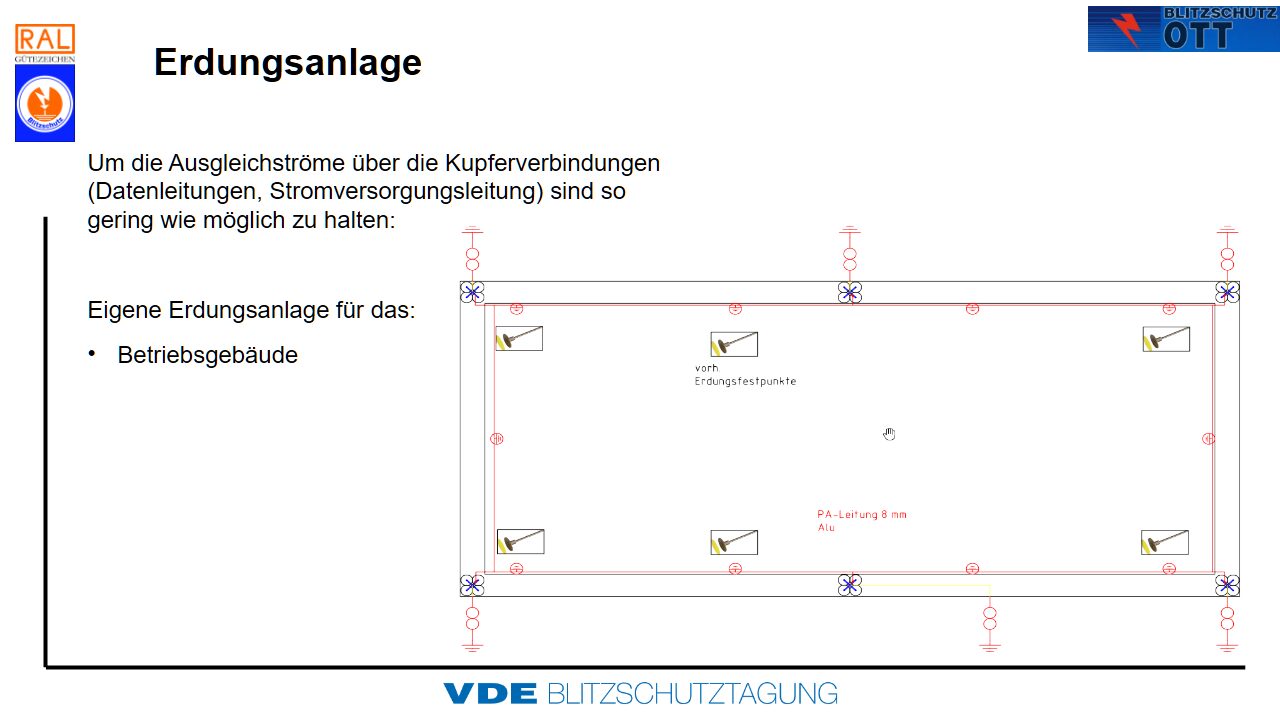

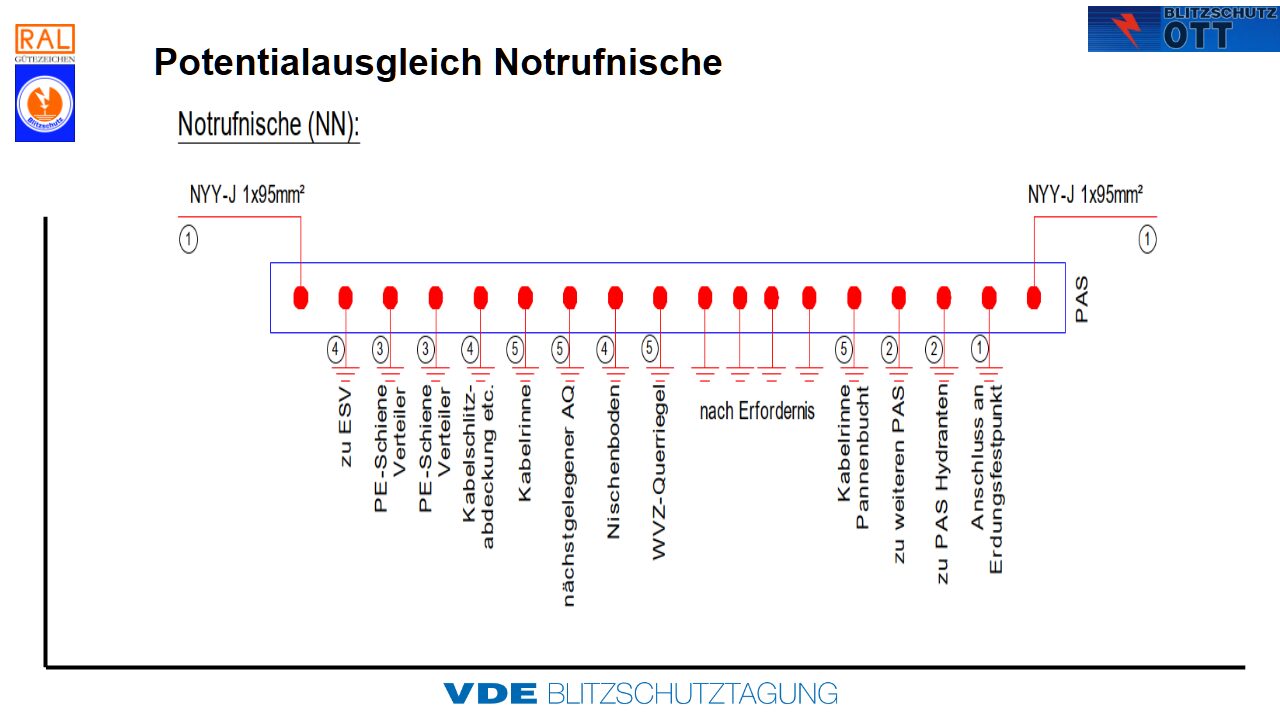

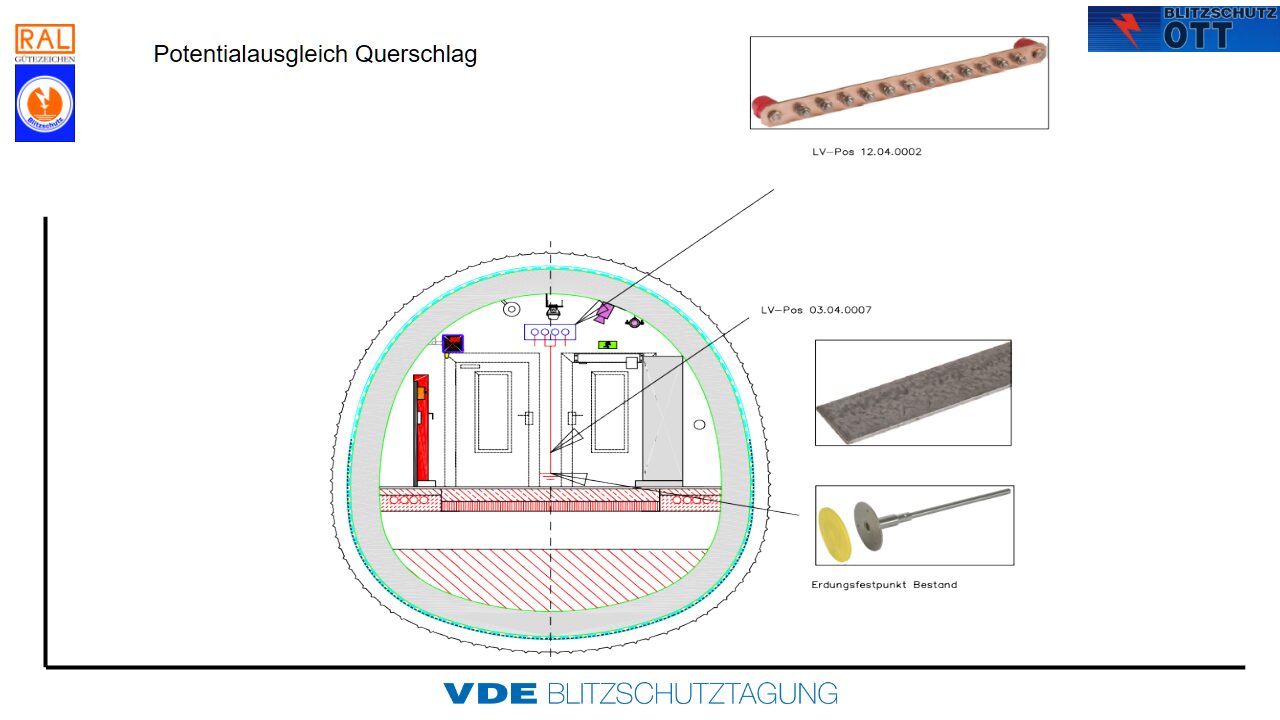

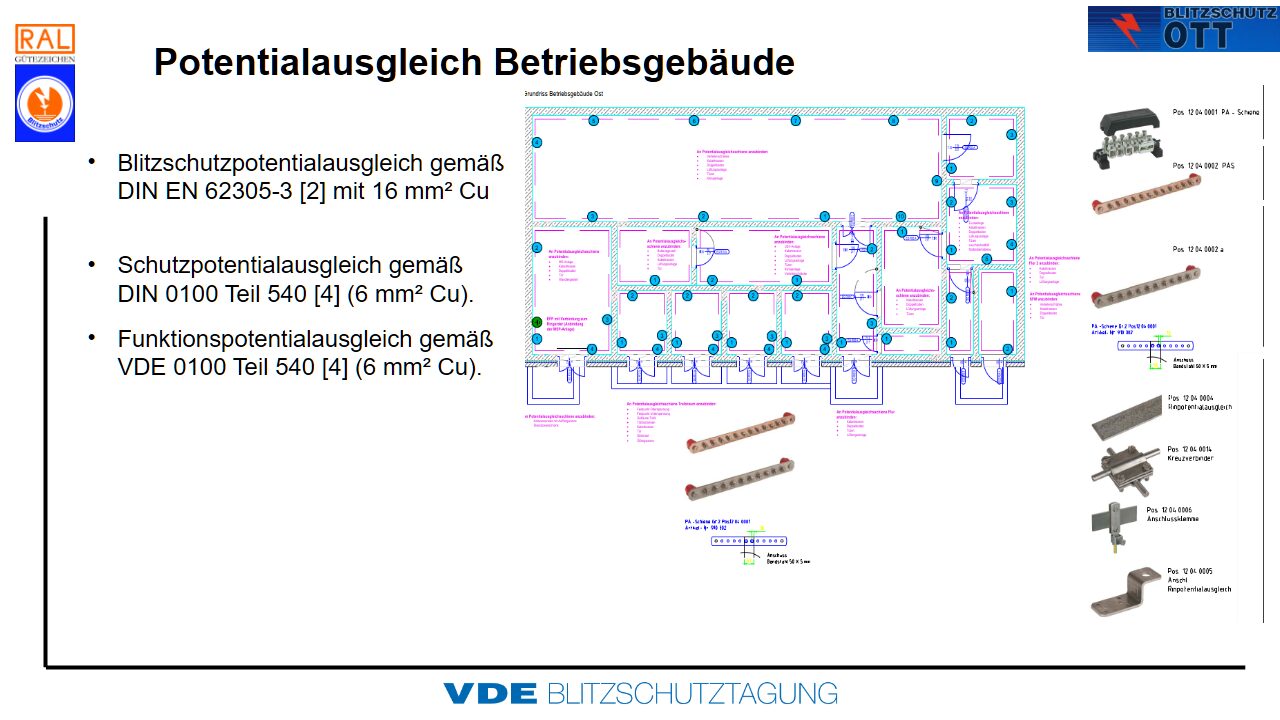

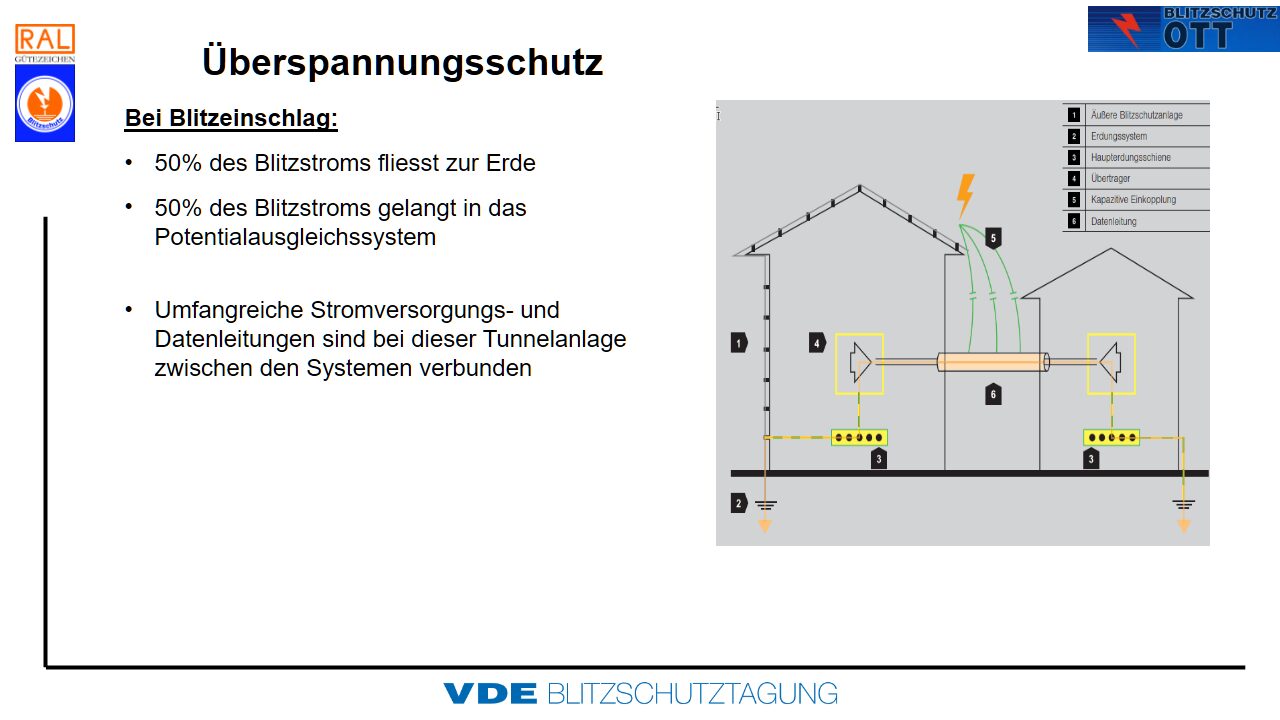

• Vermaschtes Erdungssystem: Aufbau einer eigenen Erdungsanlage für alle Gebäudeteile, die mit V4A-Edelstahl untereinander vermascht wurde, um Ausgleichsströme zu minimieren.
